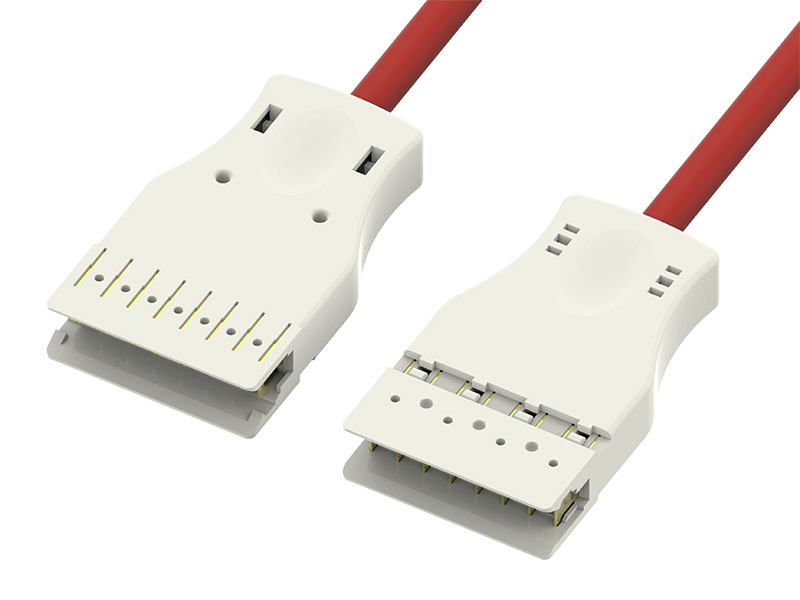

110 패치 코드

110 패치 코드는 컴퓨터, 스위치, 라우터 및 서버와 같은 네트워크 장치를 연결하는 데 사용되는 네트워크 케이블 유형입니다. 두 장치를 임시로 패치하거나 연결하는 데 사용되기 때문에 "패치 코드"라고 합니다.

이름의 "110"은 케이블 끝에 사용되는 커넥터 유형을 나타냅니다. 110 커넥터는 통신 및 네트워크 배선에 일반적으로 사용되는 절연 변위 커넥터(IDC) 유형입니다. 피복을 벗겨내거나 납땜할 필요 없이 전선을 종단 처리할 수 있는 펀치다운 커넥터입니다.

110 패치 코드의 한쪽 끝에는 일반적으로 네트워크 장치에 연결하는 데 사용되는 RJ45 커넥터가 있고, 다른 쪽 끝에는 와이어를 패치 패널이나 벽면 잭에 연결하는 데 사용되는 110 커넥터가 있습니다. 케이블 자체는 일반적으로 연선 구리선으로 만들어지며 다양한 길이로 제공됩니다.

110 패치 코드는 기업과 조직에 안정적이고 유연한 네트워크 인프라를 제공하도록 설계된 구조화된 케이블링 시스템에 일반적으로 사용됩니다. 이는 네트워크 장치를 데이터 센터나 통신실의 패치 패널이나 벽면 잭에 연결하는 데 자주 사용되므로 쉽게 재구성하고 문제를 해결할 수 있습니다.


110 패치 코드를 만드는 기술에는 다음을 포함한 여러 단계가 포함됩니다.
케이블을 원하는 길이로 자르기: 첫 번째 단계는 케이블 절단기나 가위를 사용하여 연선 구리 케이블을 원하는 길이로 자르는 것입니다. 좋은 연결을 위해서는 케이블 끝을 깨끗하고 균일하게 자르는 것이 중요합니다.

케이블 벗기기: 다음 단계는 케이블 끝에서 절연체를 벗겨 개별 전선을 노출시키는 것입니다. 와이어 스트리퍼나 날카로운 칼을 사용하여 와이어가 손상되지 않도록 주의하면서 제거할 수 있습니다.

와이어 정렬 및 배열: 와이어가 노출되면 올바른 순서로 정렬 및 배열해야 합니다. 이는 일반적으로 각 와이어의 색상 코딩을 지정하는 T568B 또는 T568A 표준에 따라 수행됩니다.

전선 종단: 그런 다음 펀치다운 도구를 사용하여 전선을 110 커넥터에서 종단합니다. 여기에는 각 와이어를 커넥터의 해당 슬롯에 삽입하고 도구로 펀칭하여 안전하게 연결하는 작업이 포함됩니다.

RJ45 커넥터 부착: 마지막으로 압착 도구를 사용하여 RJ45 커넥터를 케이블의 다른 쪽 끝에 부착합니다. 와이어는 올바른 순서로 커넥터에 삽입되고 커넥터는 케이블에 압착되어 안전하게 연결됩니다.

전반적으로 110 패치 코드를 만드는 기술에는 고품질의 안정적인 연결을 보장하기 위한 세부적인 기술과 주의가 필요합니다.
