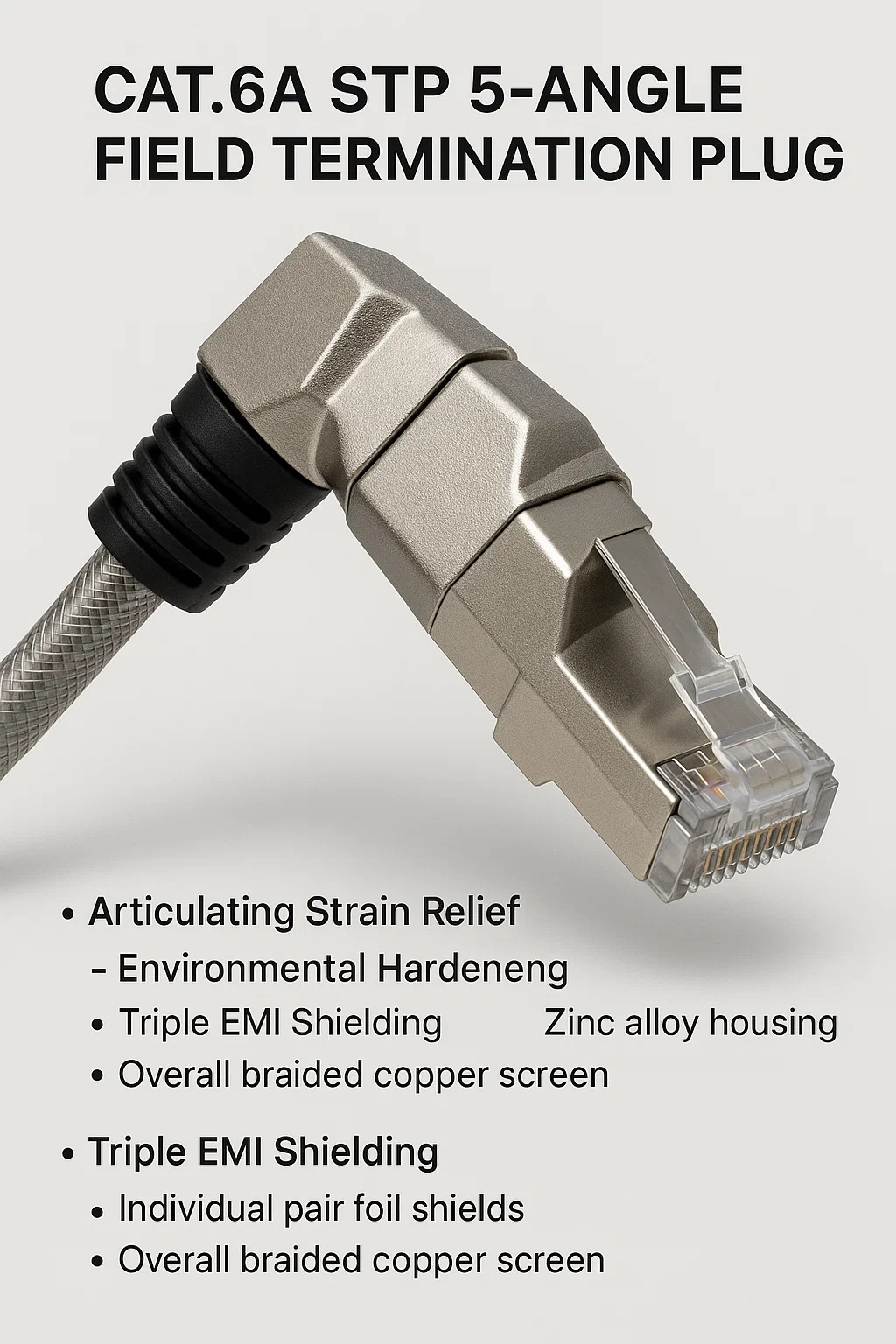

Cat.6A STP 5 앵글 필드 종단 플러그

1. 핵심 설계 목적
공간 최적화: 5단계 조정 기능(수직 ±30°, 수평 ±15°)이 있는 45° 각도의 본체가 특징으로 좁은 공간(예: 서버 랙, 제어 캐비닛)에서 케이블을 배선할 수 있습니다.
삼중 EMI 차폐: 다음을 결합합니다.
개별 쌍 포일 실드
전체 편조 구리 스크린
아연 합금 하우징은 산업 환경에서 모터/VFD의 간섭을 차단합니다.

2. 구조적 혁신
관절형 스트레인 릴리프:
피벗 칼라는 진동/굴곡 응력을 흡수합니다(예: 로봇 팔, AGV).
환경 강화:
IP68 등급 씰(실리콘 개스킷 나사식 잠금 장치)은 물/먼지 유입을 방지합니다.
고성능 연락처:
50μ" 금도금 핀은 아크 없이 100,000회의 결합 주기와 90W PoE를 견딥니다.

3. 종료 작업 흐름
쉴드 준비:
케이블 재킷 위로 전체 브레이드를 접습니다. 금속 페럴 아래에 고정합니다.
3mm 노출되도록 쌍 포일을 다듬습니다. 접지 탭으로 종료합니다.
와이어 처리:
< 8mm 풀림을 유지합니다. 키가 있는 IDC 슬롯에 삽입합니다(T568B 표준).
각도 잠금:
방향 설정; 씰 압축을 위해 칼라를 0.6N·m까지 토크하십시오.

4. 주요 용도
로봇 공학: 다관절 암의 케이블 관리(ISO 9409 호환성)
이동식 기계: 진동이 심한 배치(기차, 지게차 충전기).
열악한 환경: 식품 가공(세척 등급), 화학 공장.

5. 장점과 직선형 플러그 비교

6. 중요한 설치 규칙
실드 본딩: 플러그 쉘과 케이블 스크린 사이의 저항이 0.1Ω 이하인지 확인합니다.
굽힘 반경: 각도 조정 후 ≥4× 케이블 직경을 유지합니다.
도구 요구 사항: 각도 접근을 위해 로우 프로파일 펀치다운 도구를 사용하십시오.

7. 실패 표시기
PoE 재설정: 핀 접촉 불량 또는 차폐 접지 오류.
속도 저하: 꼬이지 않은 쌍 >10mm 또는 EMI 누출.
과열: 핀 과부하(90W PoE 초과).

8. 제한 사항
케이블 호환성: Cat.6A STP(S/FTP 또는 F/UTP)가 필요합니다.
포트 깊이: 얕은 소켓에는 맞지 않을 수 있습니다(장치 사양 확인).
비용: 표준 플러그에 비해 2~3배 프리미엄.
