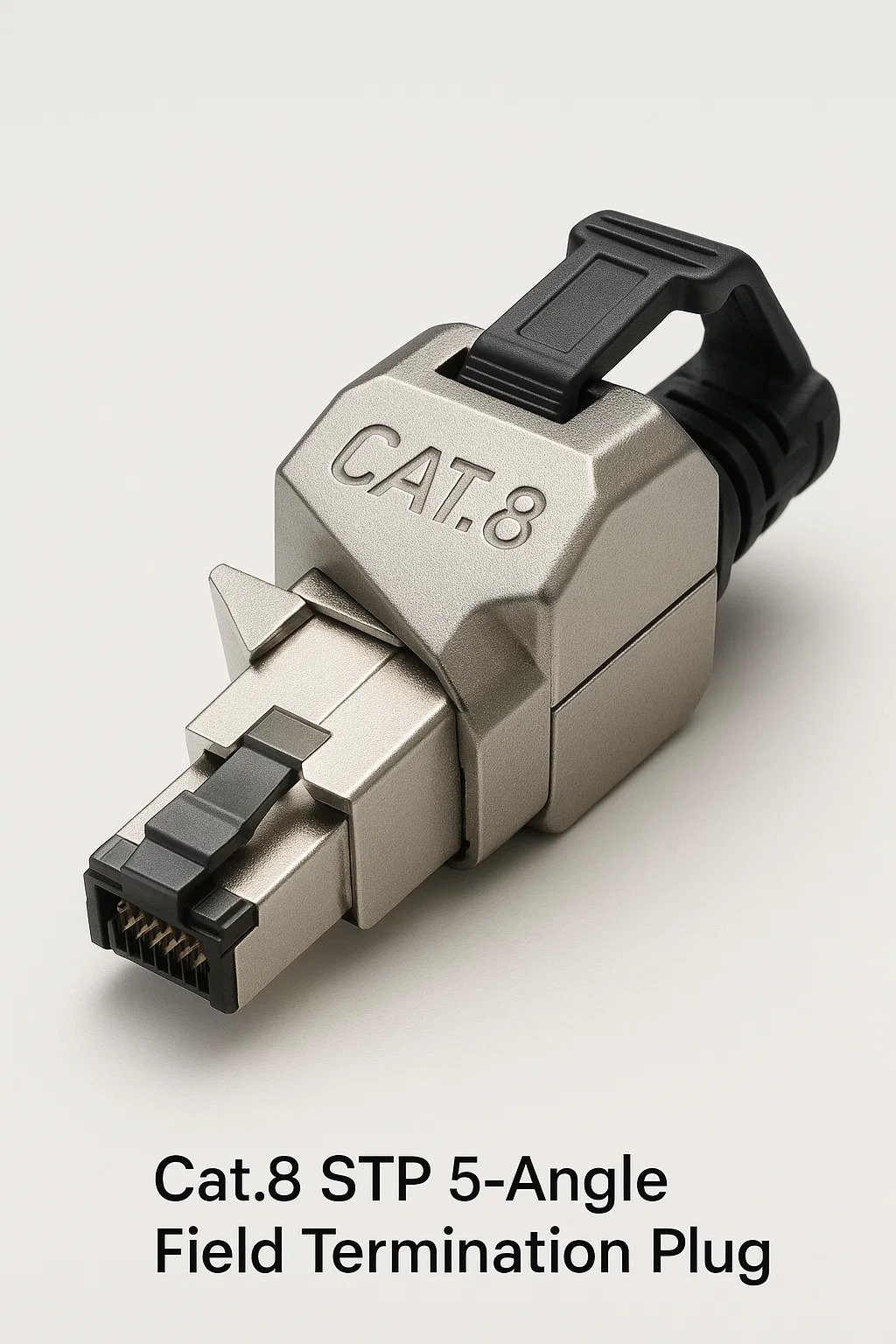

CAT.8 STP 5 각각 필드 종료 플러그

1. 핵심 설계 목적
공간 최적화 : 45 ° 각진 플러그 바디 경로 케이블 옆으로 좁은 설치 (예 : 서버 랙 후면 포트)의 방해를 피하십시오.
고밀도 차폐 : 이중층 STP 차폐 (개별 쌍 포일 전체 브레이드)와 각진 접지 접점을 결합하여 EMI 방어를 유지합니다.

2. 구조적 특징
정밀도 각도 삽입
금속 삽입 삽입물은 신호 경로를 내부적으로 45 °로 돌리며 뚜렷한 굽힘없이 임피던스를 보존합니다.
강화 된 변형 완화
피벗 클램프는 케이블을 확보하면서 설치 후 ± 30 ° 방향 조정을 허용합니다.
산업 쉘
IP67 SEAL (선택 사항)이있는 아연 합금 하우징 (선택 사항)은 충격, 먼지 및 수분에 저항합니다.

3. 종료 과정
방패 준비
플러그 접지 링과 접촉하기 위해 3mm를 노출시키기 위해 전체 브레이드, 트림 쌍 포일을 껍질을 벗기십시오.
지휘자 취급
<0.3mm Untwist로 전선을 키드 IDC 슬롯에 삽입하십시오 - 오정렬은 40Gbps 튜닝에 실패합니다.
접지 시퀀스
내부 터미널에 쌍 방패를 고정하십시오.
접지 칼라 위에 전체 브레이드를 접습니다.
360 ° 적용 범위를위한 스냅 슈트 쉴드 캡.

4. 배포 시나리오
데이터 센터 : 수직으로 쌓인 포트가있는 최상위 스위치.
로봇 공학 : 케이블 유연성이 필요한 관절 암.
군사/항공 우주 : 우주 제약이있는 진동이 많은 인클로저.

5. 비판적 장점
대 직선 플러그 • 60% 측면 공간 절약 • 포트에서 케이블 토크 감소
대 어댑터 • 추가 연결 지점 제거 • 2000MHz의 신호 무결성을 보존합니다.

6. 설치 경고
굽힘 반경 제어
플러그 전/후 ≥8x 케이블 직경을 유지하십시오. Sharp Bends는 수익 손실을 유발합니다.
접지 검증
테스트 실드 연속성 (0.1Ω max) - 앵글 디자인 위험 지상 간격.
도구 제한
측면 액세스 클리어런스를 위해 저급 펀치 다운 도구가 필요합니다.

7. 제한
필드 수리 없음 : 손상된 연락처에는 전체 플러그 교체가 필요합니다.
포트 호환성 : 얕은 소켓 (예 : 레거시 스위치)에서 실패합니다.
비용 : 표준 고양이에 대한 3x 프리미엄. 8 플러그.

8. 제조업체 노트
특수 브랜드 : Siemon (360 ° Max), TE 연결 (산업 IQ45), 판트 (Angled Twisted-Pair).
일반 클론을 피하십시오 : 넉 오프에는 임피던스 일치 내부가 부족합니다.
