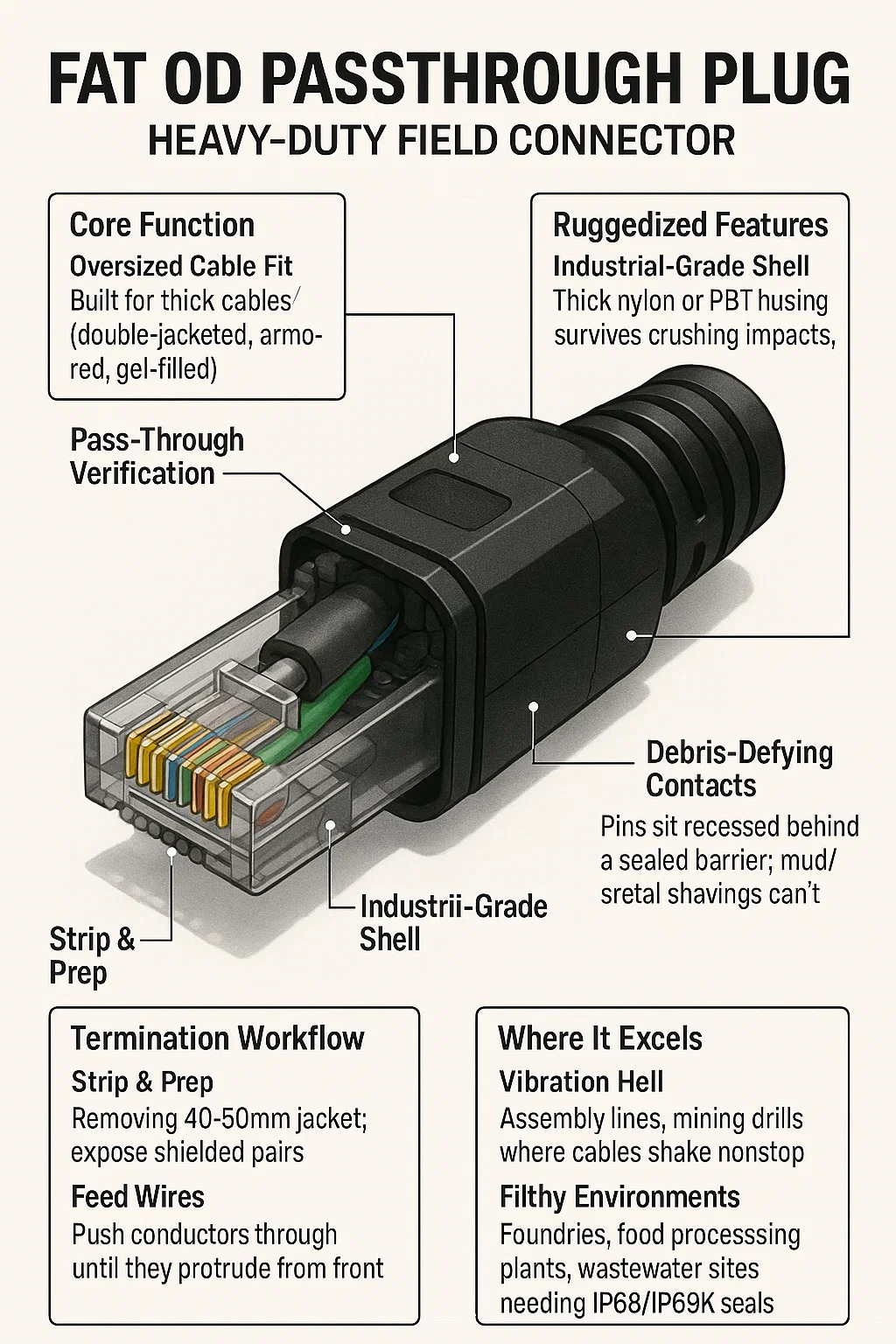

Fat OD 패스스루 플러그 : 헤비듀티 필드 커넥터

1. 핵심 기능

대형 케이블 핏: 표준 플러그에 맞지 않는 두꺼운 케이블(이중 재킷, 보호, 젤 충전)용으로 제작되었습니다.
통과 확인: 전선이 플러그 본체를 완전히 관통하므로(전면에서 볼 수 있음) 압착하기 전에 눈으로 전선을 주문할 수 있습니다.

2. 견고한 기능

산업용 등급 쉘: 두꺼운 나일론 또는 PBT 하우징은 충격, 오일, UV 노출을 견뎌냅니다.
듀얼 포인트 그립: 별도의 금속 클램프가 케이블 재킷과 내부 Kevlar 원사를 물고 진동에도 빠지지 않습니다.
잔해 방지 접점: 핀은 밀봉된 장벽 뒤에 움푹 들어가 있습니다. 진흙/금속 부스러기로 인해 단락될 수 없습니다.

3. 종료 작업 흐름

스트립 및 준비: 40-50mm 외부 재킷을 제거합니다. 차폐 쌍/케블라를 노출시킵니다.
피드 와이어: 전선이 전면에서 튀어나올 때까지 플러그를 통해 도체를 밀어 넣습니다.
순서 확인: 투명한 후드를 통해 T568A/B 주문을 시각적으로 확인합니다.
압착 및 절단: 단일 도구 작업:
접점을 와이어로 압축합니다.
스트레인 클램프 잠금
여분의 전선을 수평으로 잘라냅니다(내장 블레이드).

4. 그것이 뛰어난 곳

진동 지옥: 조립 라인, 광산 드릴, 철도 장비 등 케이블이 끊임없이 흔들리는 곳입니다.
더러운 환경: IP68/IP69K 씰이 필요한 주조 공장, 식품 가공 공장, 폐수 현장.
블라인드 패닉 종료: 저조도 터널 작업 또는 꽉 조이는 제어 캐비닛 - 추측하는 대신 전선을 확인하세요.

5. 실패 함정

실드 무시: 피드스루 중 브레이드 접촉 신호 핀 = EMI 혼란.
케블라 무시: 먼저 강도 부재를 고정하는 것을 잊어버렸습니다 → 나중에 케이블이 찢어졌습니다.
Burred Wires: 무딘 절단기는 구리 스파이크를 남깁니다. 절연체를 뚫고 PoE를 단락시킵니다.

6. 장단점 및 한계

포트 깊이 전쟁: 추가 3mm 플러그 길이로 인해 얕은 소켓이 막힙니다(먼저 테스트 연결).
재실행 없음: 압착 = 영구적; 배선 순서가 잘못됐나요? 비용은 잘라서 드세요.
도구 문제: 표준 크림퍼 초크 - 강력한 래칫 도구가 필요합니다.
가격 충격: 표준 RJ45 플러그의 8배 비용; 감소된 재작업을 통해 정당화됩니다.
