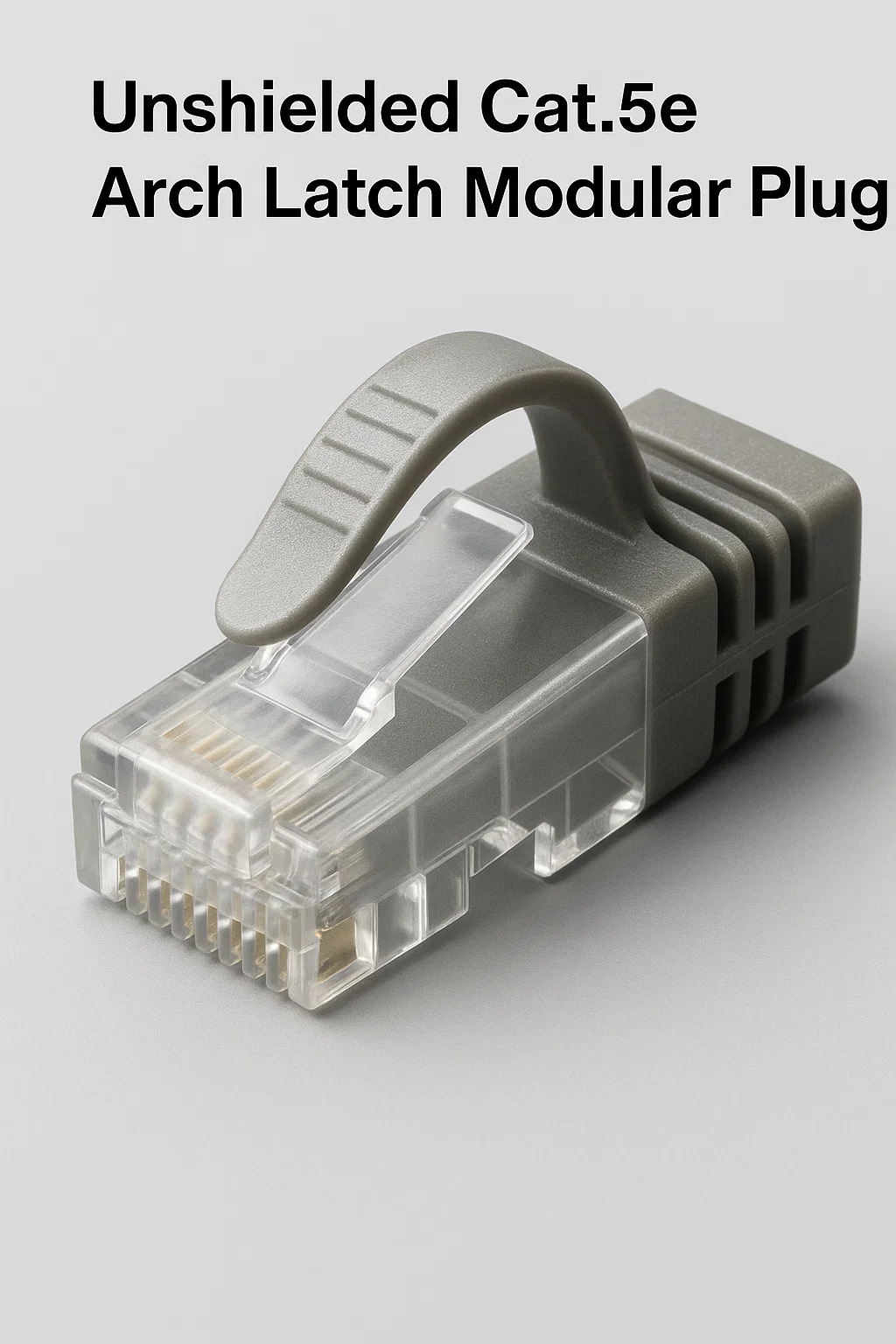

비차폐 Cat.5e 아치 래치 모듈형 플러그

1. 핵심 설계 목적

안전한 물리적 고정: 고강도 그립을 위한 아치형 래치(볼록한 골이 있는 탭)가 있어 진동이 발생하기 쉬운 영역(예: 책상 아래, 작업장 바닥)에서 실수로 플러그가 뽑히는 것을 방지합니다.
기본 성능: EMI가 최소화되는 사무실/경공업용으로 1Gbps 이더넷을 지원합니다.

2. 주요 물리적 특징

강화 래치:
두꺼운 아치 디자인은 발, 카트 또는 장비에 걸릴 때 부러지는 것을 방지합니다.
스트레인 릴리프:
내부 램프 그립 케이블 재킷(Kevlar 불필요), 50lbs의 인장력을 견뎌냅니다.
도구가 필요 없는 단순성:
클립이나 나사가 없습니다. 45° 각도로 엄지 손가락으로 누르면 래치가 해제됩니다.

3. 해지 절차

스트립 및 정렬:
½인치 재킷을 제거하고 와이어를 T568B 순서로 배열합니다(13mm 이상 풀리지 않음).
슬라이드 및 시트:
팁이 전면 벽에 닿을 때까지 와이어를 플러그에 밀어 넣습니다.
주름:
표준 크림퍼로 압착합니다. 래치는 압축 후 자동 배포됩니다.

4. 대상 응용 프로그램

소매 POS 시스템:
카운터 아래에서 고객이 걷어차는 케이블을 안전하게 보호합니다.
교육 연구실:
의자 다리가 코드 위로 굴러가는 것을 견딜 수 있습니다.
경공업:
진동이 적은 컨베이어 사이드 스테이션.

5. 실패 시나리오 및 수정 사항

6. 제한 사항

차폐 없음: 모터, 전자레인지 또는 고압선 근처에서는 작동하지 않습니다.
Cat.5e 전용: 10Gbps 업그레이드에는 해당되지 않습니다.
재사용성: 5번 제거하면 래치가 약해집니다. 느슨한 경우 교체하십시오.

7. 대. 표준 Cat.5e 플러그
