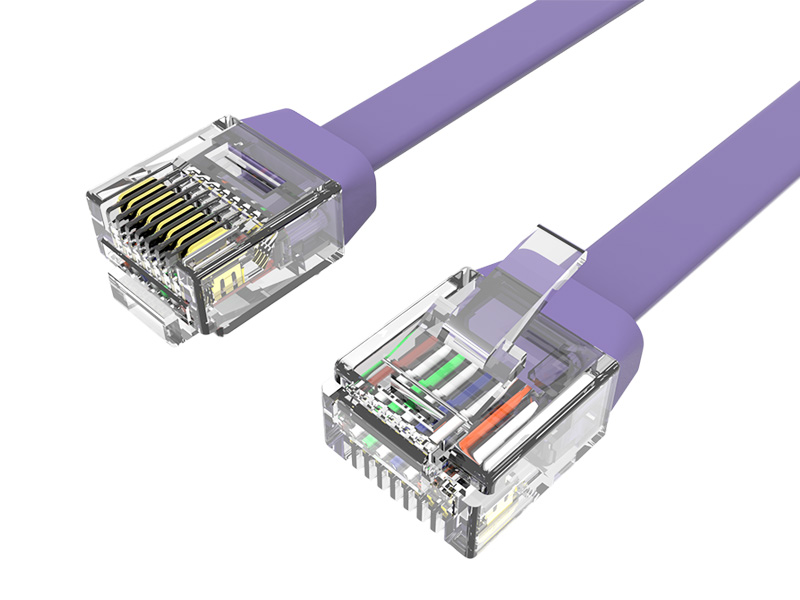

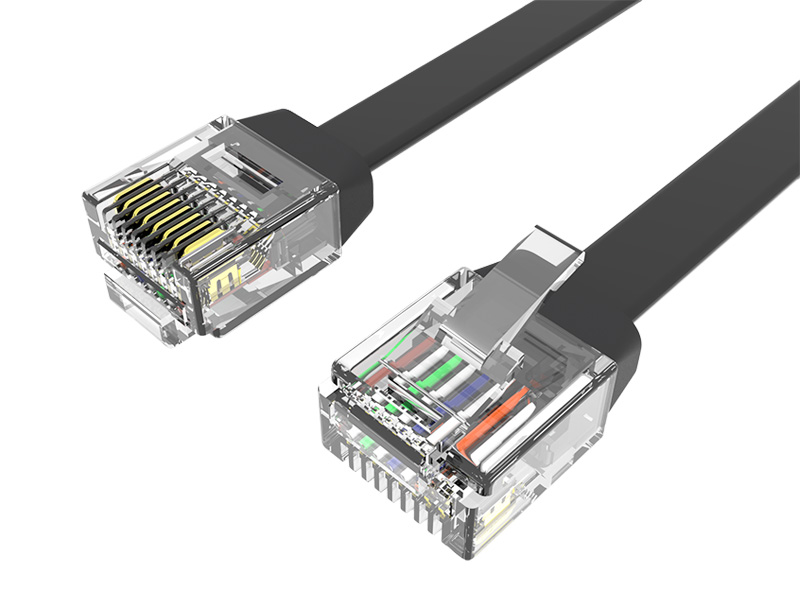

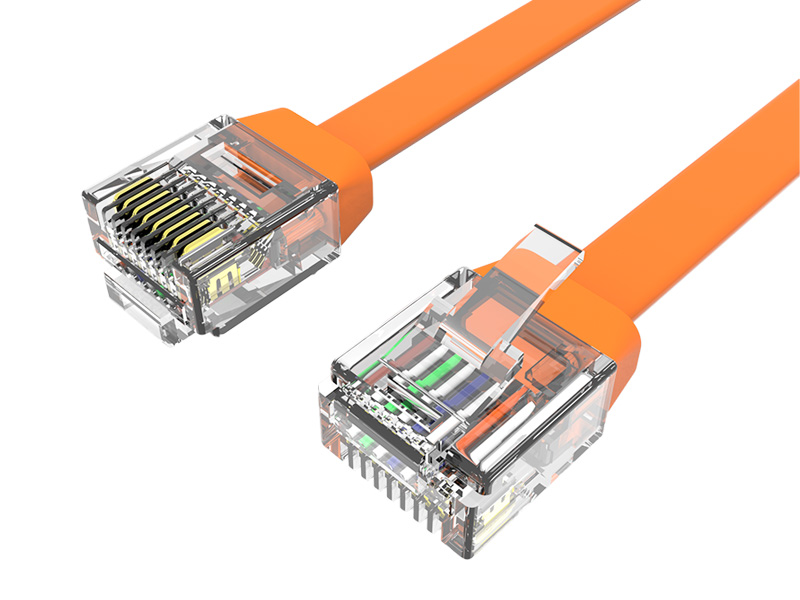

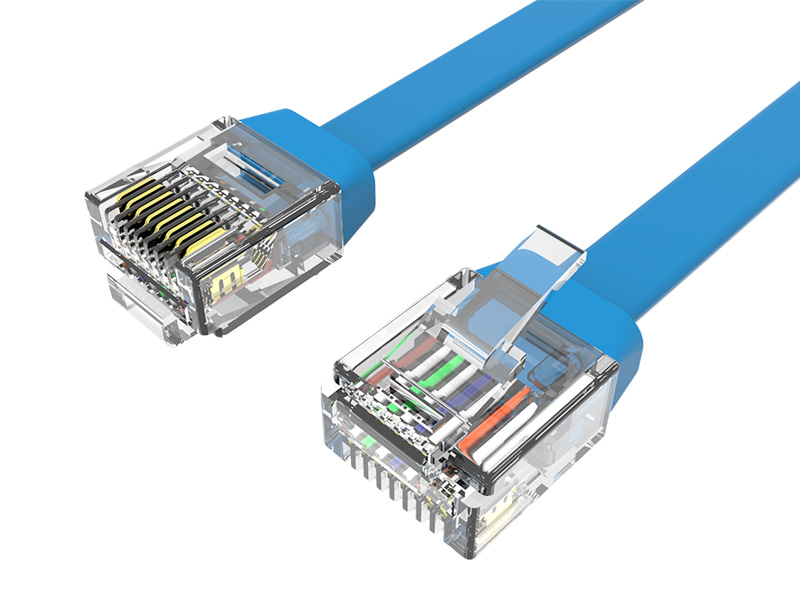

EXW 고품질 Cat.5E U/UTP FLAT 패치 코드. 양쪽 끝은 차폐된 50U" 금 두께의 RJ45 수 커넥터로 되어 있습니다.
● 다양한 몰딩을 사용한 고품질 플랫 패치 코드
● Cat.6A / Cat.6 / C5E 가능.
● 보다 안정적인 성능을 갖춘 베어 구리
● 특허 받은 디자인의 50U" 금도금 RJ45 플러그
● 다양한 색상 및 성형 가능
● 결합 주기: 최대 1200회
● 적합한 4PPoE(IEEE802.3bt / IEC60512-99-002) 애플리케이션
● 작동 온도 범위:-10~60 ℃
● 4PPoE/CE 인증 및 RoHS 및 REACH 준수
더 유연하고 더 나은 굽힘 반경.
EXW 패치 코드는 다음 표준을 충족합니다.
| 길이(M) | Cat.6 UTP(개) | 북서(KG) | GW(KG) | 포장방법 | 판지 크기 |
| 0.5 | 500 | 6.68 | 7.68 | 라벨이 있는 1pc/빈 가방 | 400*375*290MM(0.0435CBM) |
| 1 | 300 | 8.01 | 9.01 | ||
| 2 | 200 | 9.05 | 10.05 | ||
| 3 | 160 | 9.88 | 10.88 | ||
| 5 | 100 | 9.61 | 10.61 | ||
| 10 | 40 | 10.68 | 11.68 |

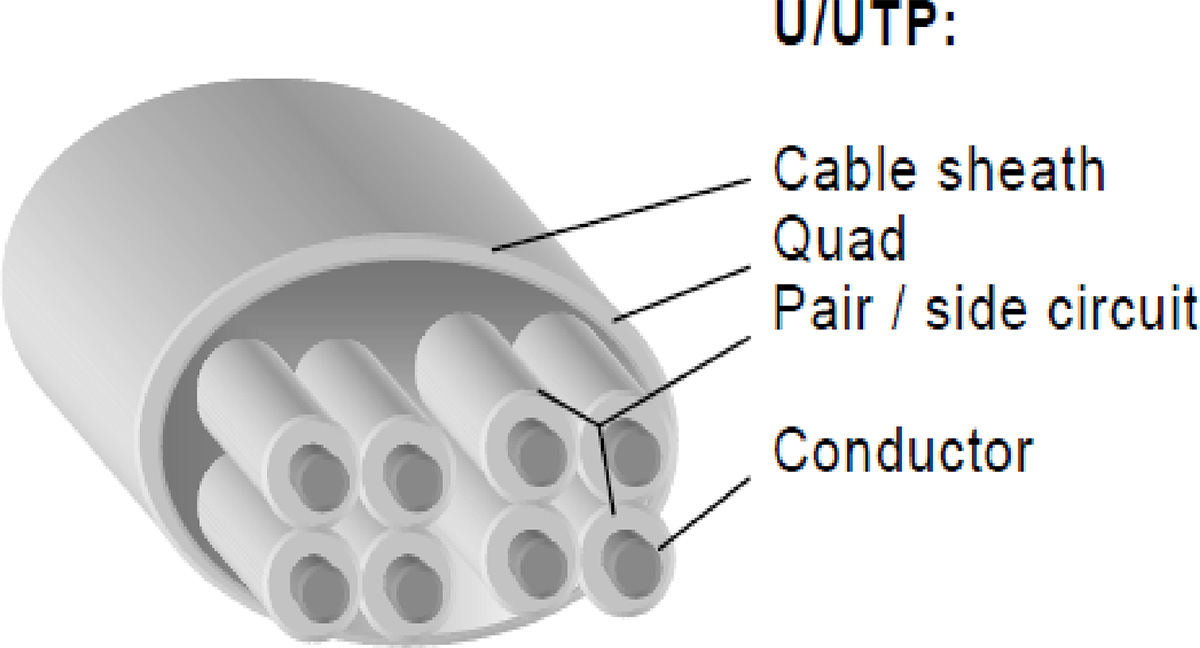

• 요소
| 지휘자: | AWG 30(연선 구리 7x 0.1mm),4쌍,8C |
| 절연체: | 체육 |
| 절연 직경: | 0.56± 0.05mm |
| 명명: 두께: | 0.13mm |
| 재킷: | PVC/LSOH/TPE |
| 재킷 직경: | 1.6*6.7±0.2mm |
• 전기적 특성
| 다음 요구 사항: | ANSI/TIA-568.2-D 대비 1dB 마진 |
| 반사 손실 요구 사항: | ANSI/TIA-568.2-D 대비 1dB 마진 |
| 현재 등급: | 1.5A |
| 절연 저항: | 최소 100MΩ |
| 접촉 저항: | 최대 20mΩ |
| 유전체 강도: | 500VAC(rms) |
| 전압 : | 최대 72VDC |
• 기계적 특성
| 삽입 수명: | 750회 결합 주기 |
| 설치 온도: | 0/50℃ |
| 작동 및 보관 온도: | -20/60℃ |
| 플러그-플러그 인장 강도: | 20파운드(분) |
| 당기는 힘: | 10N(최대) |
CAT.5E UTP 플랫 패치 코드 도면
